姚征 2026-03-21 10:03

键的断裂破坏

韦黄贵月 2026-03-29 10:29

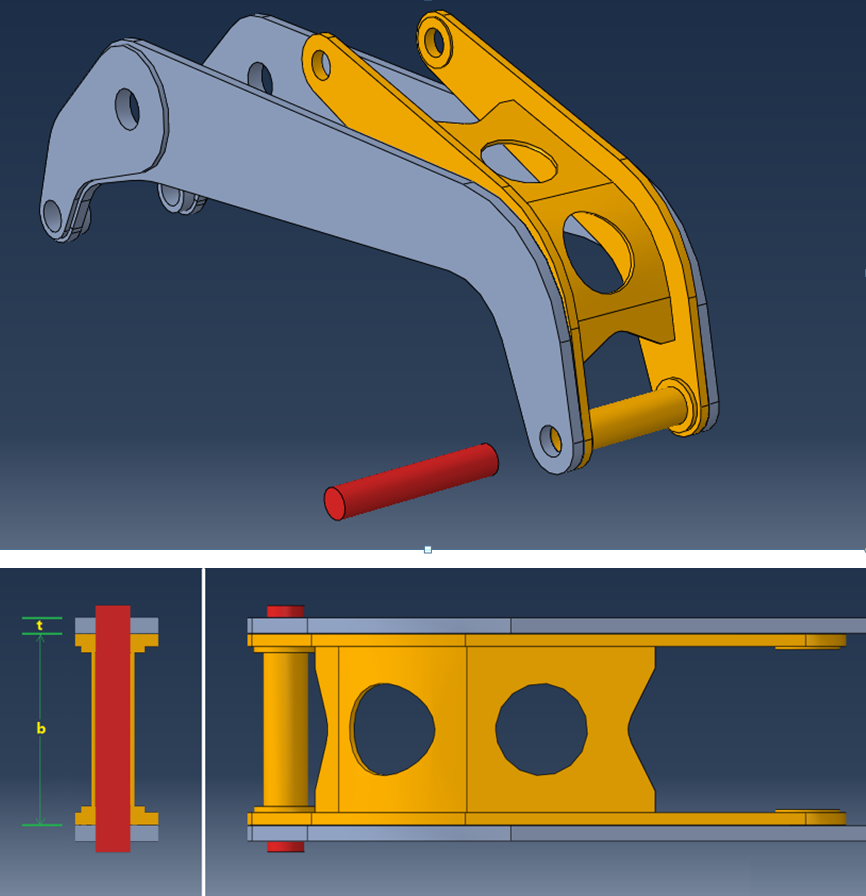

特点是在受力时销钉存在两个剪切面，能将载荷分担，提高连接件的承载能力；同时接触面积也较大。类似现象有自行车脚踏板。

余祖涛 2026-04-01 02:11

这种连接头的设计允许构件转动，只传递力而不传递矩，双耳片的设计，黄色构件和灰色构件之间存在空隙，两个构件的力的轴线并不共线，产生了剪切力，销轴就存在两个剪切面分担，提高了销轴的承载能力，大大提高了销轴的承载能力，类似的结构还有自行车摩托车的链条，链节之间的连接也类似这样

王以诺 2026-04-02 06:25

图中的连接头的设计核心特点是结构紧凑、传力直接，其几何形状需优先保证在受载时能有效抵抗剪切和挤压生活中类似原理随处可见：例如剪刀剪纸时，铆钉承受剪切力，而刀口对纸张产生挤压；螺栓固定的书架，螺栓受剪切，层板与螺栓孔之间则存在挤压；订书机工作时，订书钉的双脚穿过纸张时受剪切，钉脚弯曲处则挤压纸张形成固定。这些设计本质上都是通过特定形状和材料，将载荷转化为可控的剪切与挤压，从而实现可靠连接或功能。

刘俊博 2026-04-06 03:26

防应力集中，图纸上的连接头极少是直角或锐角过渡的，通常会看到大量的圆弧过渡，一个受力点往往有3-4个甚至更多的连接件共同分担。树干与树枝的连接，订书机底部

吴君祥 2026-04-06 04:37

有效避免应力集中，孔周边弧形过度，以分散应力，增强抗疲劳性能，确保在动态载荷下稳定工作。类似现象雨刮器连杆。

李昊晨 2026-04-08 15:55

图中这类销轴式机械连接结构是剪切与挤压强度分析的工程，其连接头的设计围绕剪切、挤压展开，设计时通过合理控制销钉尺寸、剪切面数量与连接板厚度，同时满足抗剪切错动、抗孔壁局部压溃的强度要求，优化载荷传递路径、避免应力集中，兼顾装配便利性、结构轻量化与强度冗余，并将销钉设计为易更换的易损件以降低维护成本；而生活中剪刀剪纸、订书机装订、自行车链条销轴、门合页转轴等常见现象，本质都是剪切与挤压力学原理的直观体现，与该连接结构的受力逻辑一致。

史仟瑞 2026-04-10 09:09

自行车链条或销轴连接：自行车链条的链节通过销轴连接，骑行时销轴承受剪切力，链节孔壁承受挤压力，与图中机械连接件的受力完全一致。

余忠旭 2026-04-11 09:20

连接件在工作时不仅承受剪切力，还可能由于局部压紧而产生挤压作用，因此设计时必须同时考虑剪切强度和挤压强度，确保两者均满足要求。

李彬彬 2026-04-12 06:28

行李箱拉杆连接销依靠剪切、承压结构传递载荷，结构对称、孔轴精密配合、材料强度匹配，受力均匀不易损坏，日常拉箱受力工况和工程销轴连接件力学原理一致。

路超 2026-04-12 09:18

自行车的脚踏板，或者是车轮的辐条与轴连接处。

李佳宇 2026-04-12 09:22

连接头设计特点为结构匹配、强度刚度高、便于装配、传力合理；生活中类似现象有家具连接件、自行车车架接头、门窗合页等。

宋俊 2026-04-12 11:08

销轴连接为可拆卸结构，便于装配、拆解和更换，适合需要维护的机械结构，如图中黄色构件的开孔设计，在保证局部挤压强度的前提下，通过挖空减重，同时优化结构刚度，避免应力集中。生活中，订书针穿透纸张时，纸张对订书针产生挤压，订书针弯折后，弯折处受剪切力固定纸张。

李昊晨 2026-04-12 17:44

该连接件采用销轴式铰接结构，适配剪切受力，通过轻量化开孔兼顾强度与减重，优化截面过渡避免应力集中，同时标准化设计便于装配与强度校核。生活中自行车链条、门合页、行李箱拉杆接头等均为类似结构，核心是通过销轴的剪切强度与孔壁的挤压强度协同，实现可靠连接与运动功能。

刘钰龙 2026-04-17 15:50

应力分布合理，不易失效载荷通过双剪切面均匀传递，减少了孔边的应力集中，让连接结构更稳定、更耐用。双耳片 + 间隙设计，实现 “传力不传矩”

李思齐 2026-04-19 05:45

铰接连接头采用销轴可拆卸结构，定位精准、受力合理、拆装便捷，可实现灵活转动；生活中挖掘机机械臂、门窗合页、车架转轴都是同款连接形式。

吴希贺 2026-04-19 05:50

采用双剪切面结构，通过增加剪切面数量，将载荷分摊到两个截面上，显著降低单截面剪应力，提升连接抗剪强度。家用防盗门的合页铰链，销轴同时穿过门板与门框侧板，形成双剪切面，既能支撑门板重量，又可避免长期开关导致销轴被剪断，保障连接稳固。

刘阔 2026-04-19 05:51

工程制图中大陆架的连接件设计，核心是围绕剪切与挤压强度展开的：它通过合理布置剪切面、优化挤压接触面积，控制应力不超过材料的许用值，同时采用多钉分摊载荷、预留安全余量的方式，兼顾结构可靠性与加工经济性。剪刀剪切物体的过程，本质也是利用剪切应力让材料沿截面断裂。
